مفهوم فرم summarized part list در ایپلن: راهنمای جامع
فرم Summarized Part List در نرم‌افزار EPLAN یکی از فرم‌های کلیدی برای مدیریت و ریپورت‌گیری پروژه‌های الکتریکی است. این فرم به‌طور خاص برای ارائه یک نمای کلی از تمام قطعات استفاده‌شده در پروژه طراحی شده است. در ادامه، به توضیح جامع و کاربردی این مفهوم می‌پردازیم.

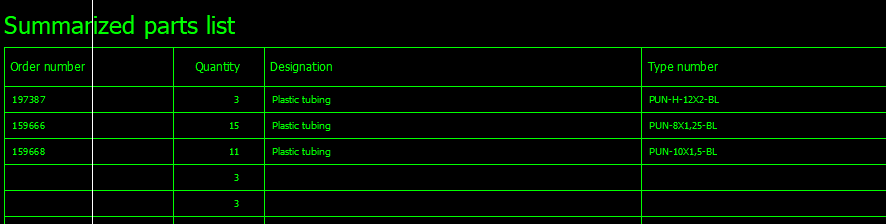

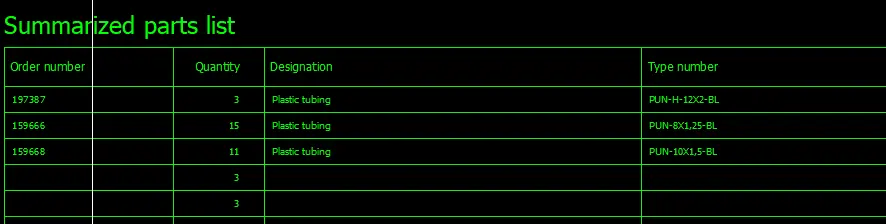

مفهوم فرم summarized part list
خلاصه‌سازی قطعات مشابه: این فرم تمام قطعات مشابه را در یک ردیف خلاصه می‌کند. به‌عنوان مثال، اگر چندین قطعه با مشخصات یکسان در پروژه استفاده شده باشد، تعداد آنها در یک ردیف نمایش داده می‌شود.
نمایش قطعات تعریف‌نشده: قطعاتی که در پروژه تعریف نشده‌اند (مانند قطعاتی با مقدار صفر) نیز ممکن است در خروجی نمایش داده شوند. برای جلوگیری از این موضوع، می‌توان از فیلترهای مناسب استفاده کرد.
یک فرم از نوع “Summarized parts list” را در ویرایشگر فرم باز کنید:
Utilities > Master data > Form > Open > [Open]
نحوه ریپورت summarized part list در ایپلن
به منوی Utilities بروید و گزینه Reports را انتخاب کنید.
سپس روی Generate کلیک کنید.
در پنجره باز شده، نوع ریپورت را به Summarized Part List تغییر دهید.
برای جلوگیری از نمایش قطعات ناقص یا اطلاعات غیرضروری، از فیلترهای موجود استفاده کنید.
فیلترها را می‌توانید از طریق گزینه Filter Settings در همان پنجره تنظیم کنید.
در قسمت Form می‌توانید از قالب‌های پیش فرض ایپلن استفاده کنید.
فرم مورد نظر برای ریپورت را انتخاب کنید. فرم‌ها معمولاً شامل اطلاعاتی مانند شماره قطعه، توضیحات، تعداد و محل استفاده هستند.
اگر فرم خاصی ندارید، می‌توانید از فرم‌های پیش‌فرض EPLAN استفاده کنید یا قالب جدیدی طراحی کنید.
برای طراحی فرم summarized part list، از منوی اصلی EPLAN، به مسیر Utilities > Master Data > Forms بروید.
برای طراحی فرم جدید روی گزینه New کلیک کنید.
برای ویرایش فرم‌ها، روی گزینه Open کلیک کنید.
پیشنهاد می‌شود قبل از اعمال تغییرات بر روی فرم‌های پیش‌فرض EPLAN، از آنها کپی بگیرید و تغییرات خود را روی نسخه کپی‌شده اعمال کنید. در صورت تغییر مستقیم فرم‌های پیش‌فرض، این تغییرات به‌صورت خودکار ذخیره می‌شوند و امکان بازگشت به حالت اولیه فرم وجود نخواهد داشت.
