انواع ریپورت‌ها در ایپلن

انواع ریپورت ها در ایپلن

مهم ترین ریپورت ها در نرم افزار ایپلن

  • Embedded Reports:  کلمه Embedded به معنی جاگذاری شده هست. ریپورت جاسازی شده، ریپورتی است که شما به‌صورت دستی در یک صفحه پروژه موجود قرار می‌دهید. هیچ صفحه گزارشی تولید نمی‌شود. داده‎‌های پروژه می‌توانند به‌صورت Embedded Reports در خروجی ظاهر شوند، زمانی که شما “به صورت دستی” می‌توانید قالب خروجی را در هنگام تولید گزارش‌ها انتخاب کنید. شما می‌توانید گزارش را در هر موقعیتی در صفحه پروژه قرار دهید. هنگام به‌روزرسانی گزارش‌ها، Embedded Reports نیز به‌روزرسانی می‌شوند.
  • Summarized part list: این ریپورت به خلاصه لیست قطعات شامل تمام قطعات مورد استفاده در پروژه، تمام قطعات در نقطه تعریف قطعه ( جنس قطعه و …)  و تمام قرارگیری‌های قطعات مرتبط می‌شود. قطعات یکسان ادغام و در خلاصه فهرست می‌شوند. لطفا توجه داشته باشید که پارت‌هایی که در آن قطعه‌ تعریف نشده را معمولاً در خروجی صفر نمایش می‌دهد! برای جلوگیری از این کار،از یک فیلتر استفاده کنید.
  •  Device tag list: برای تمام توابع اصلی و کمکی در شماتیک، می‌توان یک ارجاع متقابل اضافی ایجاد و نمایش داد که به Device tag list حاوی دستگاه مربوطه اشاره می‌کند. این ارجاع متقابل را می‌توان با استفاده از متن نشانگر، یک کاراکتر خاص که آن را از سایر ارجاعات متقابل متمایز می‌کند، شناسایی کرد.

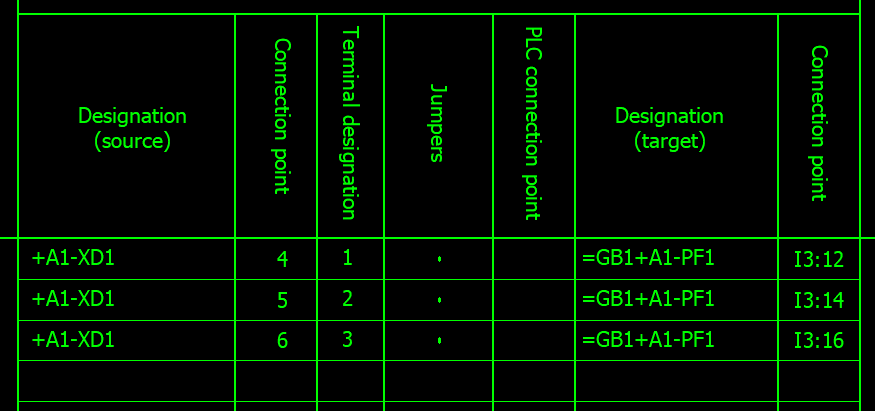

  •  Terminal connection diagram: در‌یک‌دیاگرام سیم‌کشی، دستگاه‌ها به ترتیبی قرار می‌گیرند که در mounting panel ظاهر می‌شوند؛ مختصات و ابعاد دقیق در اینجا مهم‌نیستند. بلکه، دیاگرام‌های سیم‌کشی برای ارائه اطلاعات در مورد اتصالات کابل‌های متصل و اهداف آن‌ها هستند.
  •  Encolsure legend: این نوع ریپورت از فضای طراحی تولید نمی‌شوند، بلکه از فضای layout space تولید می‌شوند. به این ترتیب، یک صفحه پروژه ممکن است چندین نمای مدل داشته باشد که هر کدام ناحیه خاصی از فضای طرح‌بندی را نشان می‌دهد.
انواع ریپورت ها در ایپلن

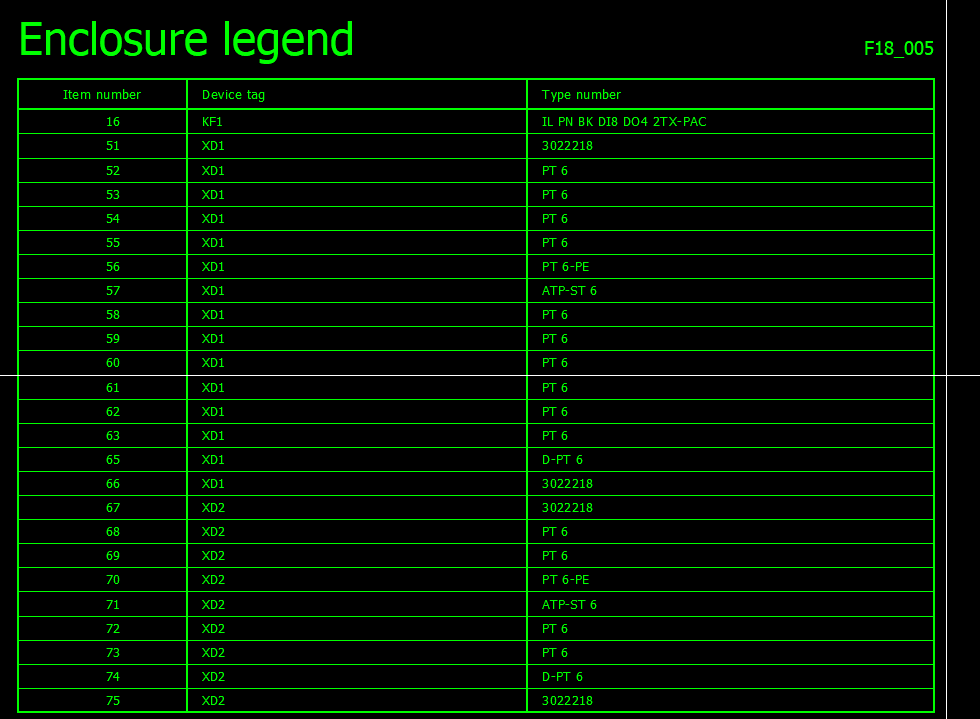

Enclosure legend
انواع ریپورت ها در ایپلن

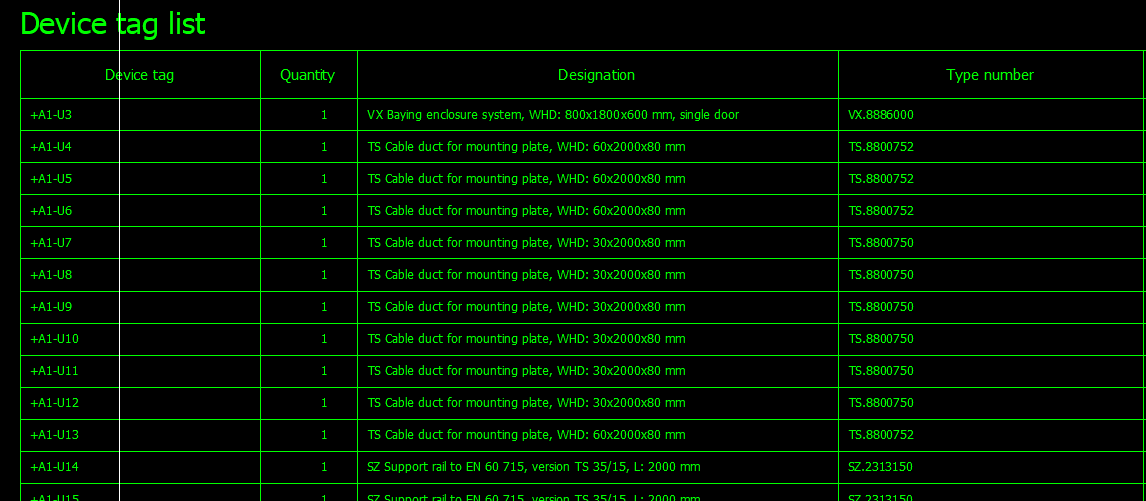

Device tag list
انواع ریپورت ها در ایپلن
Terminal connection diagram
انواع ریپورت ها در ایپلن
