ریپورت گیری در ایپلن
ریپورت به معنی خروجی یا گزارش گیری هست. در ایپلن قابلیتی وجود دارد که میتوانید از طراحی خود گزارش یا خروجی بگیرید.
وقتی یک نقشهای را از ابتدا طراحی میکنید، دارای صفحاتی همچون تک خطی ـ چندخطی ـ جانمایی و … وجود دارد. در ایپلن صفحاتی تحت عنوان Intractive و automatic وجود دارند. صفحات Intractive یا تعاملی در آن خطوط و تجهیزات قرار میگیرند مانند multi line diagram. صفحههای automatic به صورت اتوماتیک ایجاد میشوند مانند ریپورتها و…
ریپورتها میتوانند گزارش دهند که در نقشهای که طراحی کردید، چند عدد ترمینال در نقشه وجود دارد و سیمها چگونه به ترمینالها متصل شدهاند، را نمایش میدهند.
وقتی از ریپورتها استفاده کنید، تکنسین برق یا پیمانکار متوجه میشود که در نقشه از چه تجهیزات مورد استفاده قرار گرفته است و مسیر سیم کشی آنها را را راحتتر میتوان تحلیل کرد

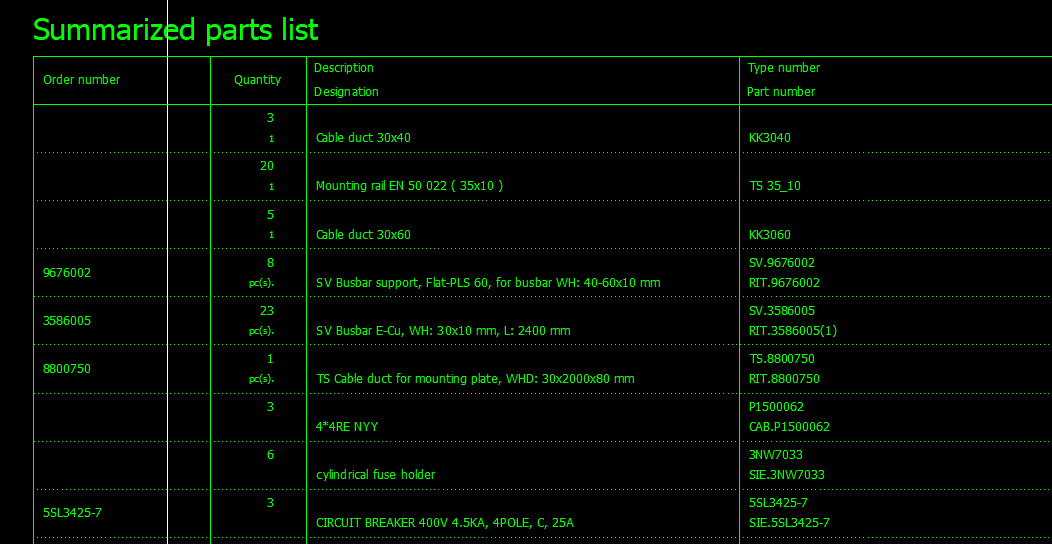

این روش حتی به شما کمک میکند که وقتی از چندین برند در طراحی خود استفاده کردید، لیستهایی را تحت عنوان Part data و summerize part list و … در خروجی ارائه دهد.
نحوه گزارش گیری در ایپلن

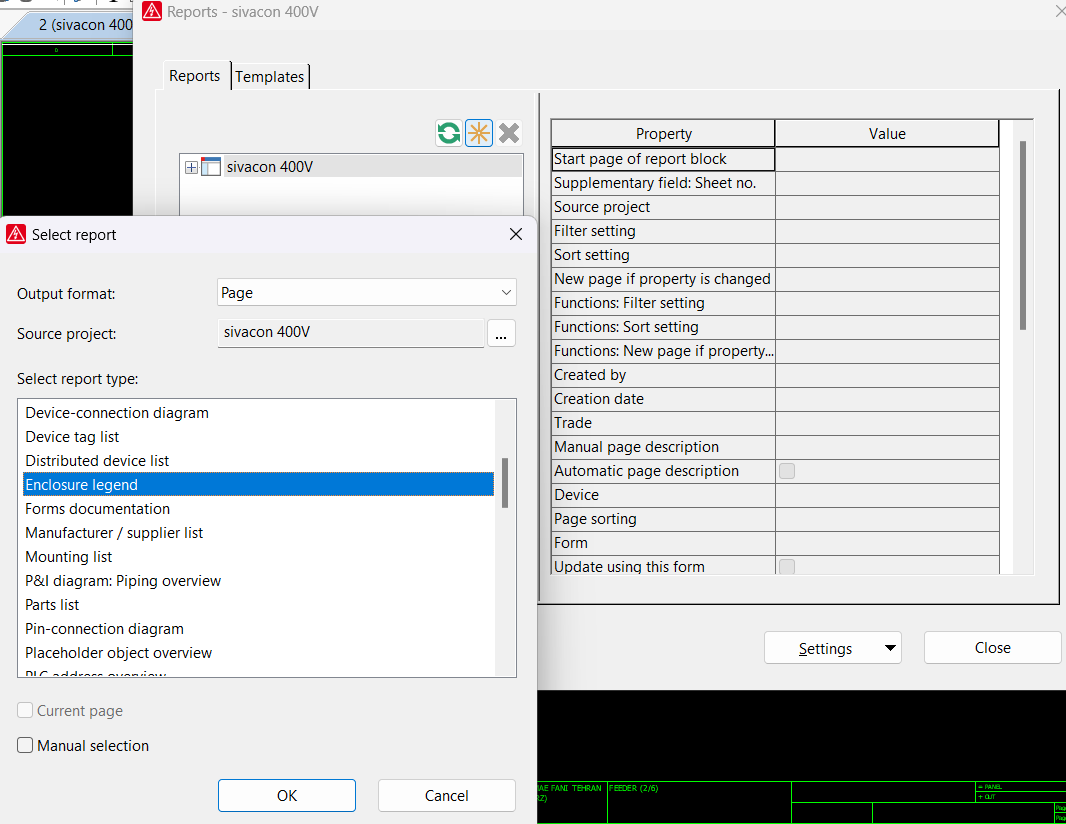

وقتی وارد ایپلن میشوید، برای ریپورت گیری روی منوی Utilities کلیک کنید، سپس گزینههای Reports و Generate را انتخاب کنید. در نهایت، روی ستاره طلایی که کلیک کنید میتوانید نوع ریپورتی که مدنظرتون هست را خروجی بگیرید.
وقتی روی پروژه کلیک کنید با مفهوم Page و Embeddedd reports روبرو میشوید. وقتی روی گزینه Page کلیک کنید از تمامی صفحات موجود در پروژه گزارش میگیرد. اگر روی گزینه Embeddedd reports کلیک کنید، ریپورتهای جا گذاری شده قرار میدهد.
وقتی در پایین صفحه روی گزینه Setting کلیک کنید و Out put of page را انتخاب کنید، انواع ریپورتها را مشاهده میکنید.
