مفهوم Legend در ایپلن: راهنمای جامع
صفحه Legend در نرم‌افزار ایپلن یکی از قابلیت‌های کلیدی برای مدیریت و نمایش اطلاعات پروژه‌های الکتریکی است. این صفحه به شما امکان می‌دهد تا سمبل‌ها، تجهیزات، و توضیحات مربوط به پروژه را به صورت گرافیکی و متنی نمایش دهید. در ادامه به بررسی جامع مفهوم و کاربردهای صفحه Legend می‌پردازیم:
مفهوم Legend
صفحه Legend به عنوان یکی از آپشن‌های گرافیکی و متنی در نرم‌افزار ایپلن در نظر گرفته شده است تا اطلاعات مختلف پروژه را به صورت سازمان‌یافته و قابل فهم نمایش دهد. این صفحه شامل سمبل‌ها، تجهیزات، و توضیحات متنی است که به کاربران کمک می‌کند تا به راحتی اطلاعات پروژه را مشاهده و مدیریت کنند.

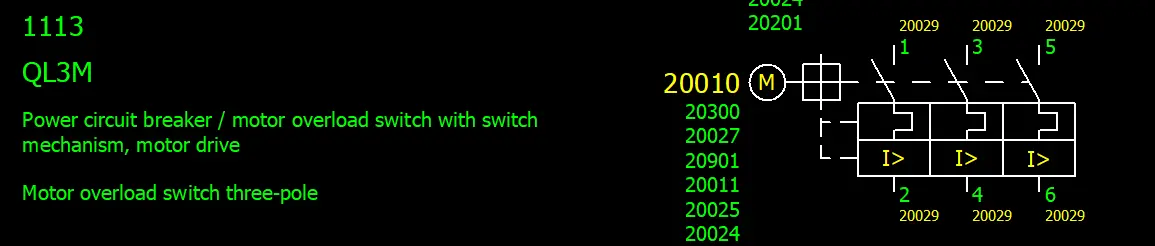

نمایش سمبل‌ها و تجهیزات: صفحه Legend به شما امکان می‌دهد تا سمبل‌ها و تجهیزات مختلفی که در پروژه استفاده شده‌اند را به صورت گرافیکی نمایش دهید. این ویژگی به شما کمک می‌کند تا به راحتی سمبل‌ها و تجهیزات را شناسایی کنید و اطلاعات مربوط به آن‌ها را مشاهده کنید.
توضیحات متنی: در صفحه Legend می‌توانید توضیحات متنی مربوط به سمبل‌ها و تجهیزات را اضافه کنید. این توضیحات می‌توانند شامل اطلاعاتی مانند نام تجهیز، شماره تجهیز، و توضیحات فنی باشند.
مدیریت اطلاعات پروژه: صفحه Legend به شما امکان می‌دهد تا اطلاعات مختلفی از جمله نام پروژه، شماره پروژه، و تاریخ پروژه را مدیریت کنید. این اطلاعات به شما کمک می‌کنند تا پروژه‌های خود را به صورت سازمان‌یافته مدیریت کنید.
قابلیت‌های گرافیکی: صفحه Legend دارای قابلیت‌های گرافیکی متعددی است که به شما امکان می‌دهند تا سمبل‌ها و تجهیزات را به صورت گرافیکی و با استفاده از ابزارهای مختلف طراحی کنید.
ایجاد گزارش‌ها: صفحه Legend به شما امکان می‌دهد تا گزارش‌های مختلفی از پروژه‌های خود ایجاد کنید. این گزارش‌ها می‌توانند شامل اطلاعاتی مانند لیست قطعات، نقشه‌های شماتیک، و توضیحات فنی باشند.
نحوه گرفتن ریپورت Legend در ایپلن
باز کردن پروژه: ابتدا پروژه‌ای که می‌خواهید از آن ریپورت بگیرید را باز کنید.
- انتخاب پروژه: پروژه مد نظر را در پنجره Navigator انتخاب کنید.
رفتن به منوی Utilities: در منوی بالای بالای صفحه، روی منوی Utilities کلیک کنید.
انتخاب گزینه Reports: از منوی باز شده، گزینه Reports را انتخاب کنید.
انتخاب Generate: سپس روی گزینه Generate کلیک کنید.
انتخاب نوع ریپورت: سپس روی ستاره طلایی (New) رنگ کلید کرده، و گزینه Enclosure legend را انتخاب کنید.
ریپورت سمبل‌ها: دقت کنید اگر قصد دارید برای سمبل‌های پروژه ریپورت بگیرد، گزینه Symbol overview را انتخاب کنید.
تنظیمات ریپورت: در پایین صفحه، روی گزینه Setting کلیک کنید و تنظیمات مورد نظر خود را اعمال کنید.
خروجی گرفتن: در نهایت، روی گزینه OK کلیک کرده تا ریپورت شما در بخش Navigator پروژه قرار گیرد.
