معرفی انواع جامپر‌ها در ایپلن

انواع جامپرها در ایپلن

جامپر چیست؟

جامپرها برای اتصال ترمینال‌های روی یک نوار ترمینال به یکدیگر استفاده می‌شوند. تولیدکنندگان ترمینال‌ها گزینه‌های متعددی برای جابجایی ترمینال‌ها ارائه می‌دهند. ترمینال‌هایی که فاصله زیادی از هم دارند، معمولاً با سیم به هم متصل می‌شوند. در این حالت، از جامپرهای سیمی استفاده می‌شود. برای ترمینال‌هایی که کنار هم قرار دارند، می‌توانید از جامپرهای فلزی پیچ‌دار استفاده کنید که به شما امکان می‌دهد چندین ترمینال مجاور را به هم متصل کنید تا پتانسیل خاصی را به چندین نقطه اتصال توزیع کنید. این جامپرها به عنوان جامپرهای زینه‌ای شناخته می‌شوند.
جامپرها قابل‌درج می‌توانند برای اتصال ترمینال‌های مجاور یا همجوار به یکدیگر استفاده شوند. جامپرهای قابل‌درج معمولاً عناصر اتصال تاج‌دار هستند که به نقاط اتصال ترمینال متصل می‌شوند. Saddle jumper و قابل‌درج معمولاً برای اتصال ترمینال‌های مجاور بلافاصله استفاده می‌شوند، اما می‌توانند بر روی تعداد کمی از ترمینال‌ها نیز پرش کنند.
جامپرهای قابل‌سوئیچ (جامپرهای سوئیچینگ) و ترمینال‌های ایزوله معمولاً در مهندسی تأمین انرژی استفاده می‌شوند.

انواع جامپر در ایپلن

انواع جامپرها در ایپلن

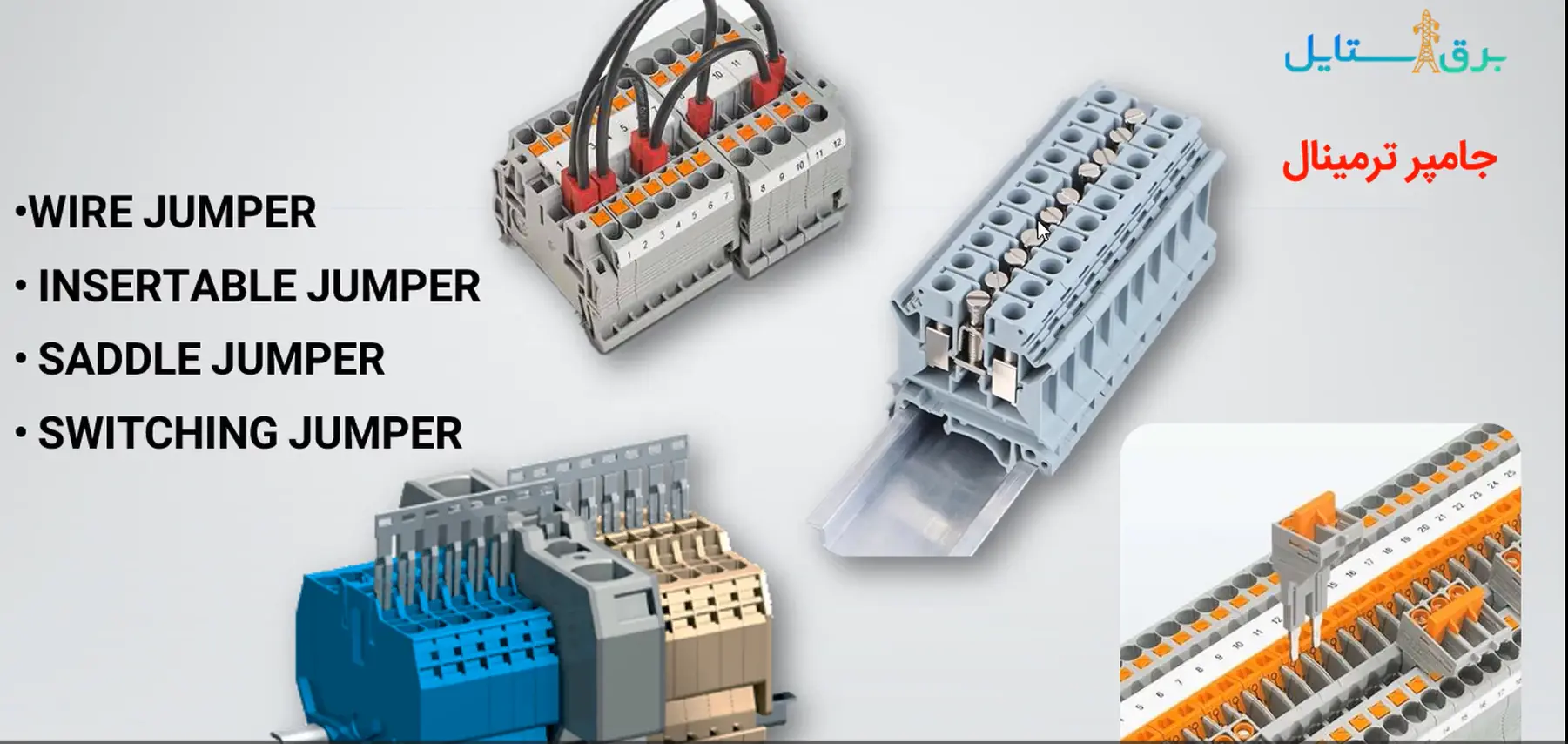

در EPLAN، جامپرها اتصالاتی با ویژگی‌های خاص هستند. انواع مختلفی از جامپرها وجود دارد:
 *Jumper (general)

 *Wire jumper

 * Insertable jumper

 *Saddle jumper

  *Switching jumper

در خود ترمینال‌ها، شما این گزینه را دارید که بر روی Saddle jumper در پنجره‌ی محاوره‌ای “Properties” تأثیر بگذارید. در اینجا مشخص می‌کنید که آیا باید یک جامپر به طور خودکار تشکیل شود یا اینکه هیچ جامپری نباید تشکیل شود.

مراحل اولیه Jumper ترمینال‌ها

وقتی قصد دارید ترمینال‌های طراحی خود را به یکدیگر جامپ کنید، از ابزارهای T-node استفاده کنید. ابزارهای T-node انواع مختلفی  دارند که در جهت‌های ( بالاـ پایین ـ چپ ـ راست) قابل استفاده هستند. این ابزار به جهت جریانی هم بستگی دارد. به‌طور مثال، وقتی مسیر جریان از پایین وارد مدار می‌شود و به سمت راست خواهد رفت، از T-node Right استفاده کنید.

انواع جامپر ها در ایپلن

وقتی ترمینال‌ها را به یکدیگر جامپ کردید، باید برای آن ترمینال مفهوم جامپر را به صورت دستی یا اتومات در نرم افزار ایپلن اجرا کنید.

وقتی روی ترمینال  مدنظر، کلیک  کنید صفحه‌ای تحت عنوان Properties آن ترمینال باز می‌شود. قسمتی به اسم Saddle jumper را مشاهده می‌کنید. وقتی روی آن کلیک کنید انواع مختلف جامپر به صورت اتوماتیک، جامپر پایان، جامپر شروع و جامپر به صورت غیر اتوماتیک را مشاهده می‌کنید.

دقت کنید که وقتی نوع Jumper خود را در قسمت Saddle jumper انتخاب کردید، در قسمت پایین صفحه Category  باید نوع ورودی و خروجی ترمینال را در نظر بگیرید. وقتی روی ستاره طلایی کلیک کنید و Saddle jumper را سرچ کنید می‌توانید نوع ورودی و خروجی آن را انتخاب کنید.

انواع جامپر ها در ایپلن

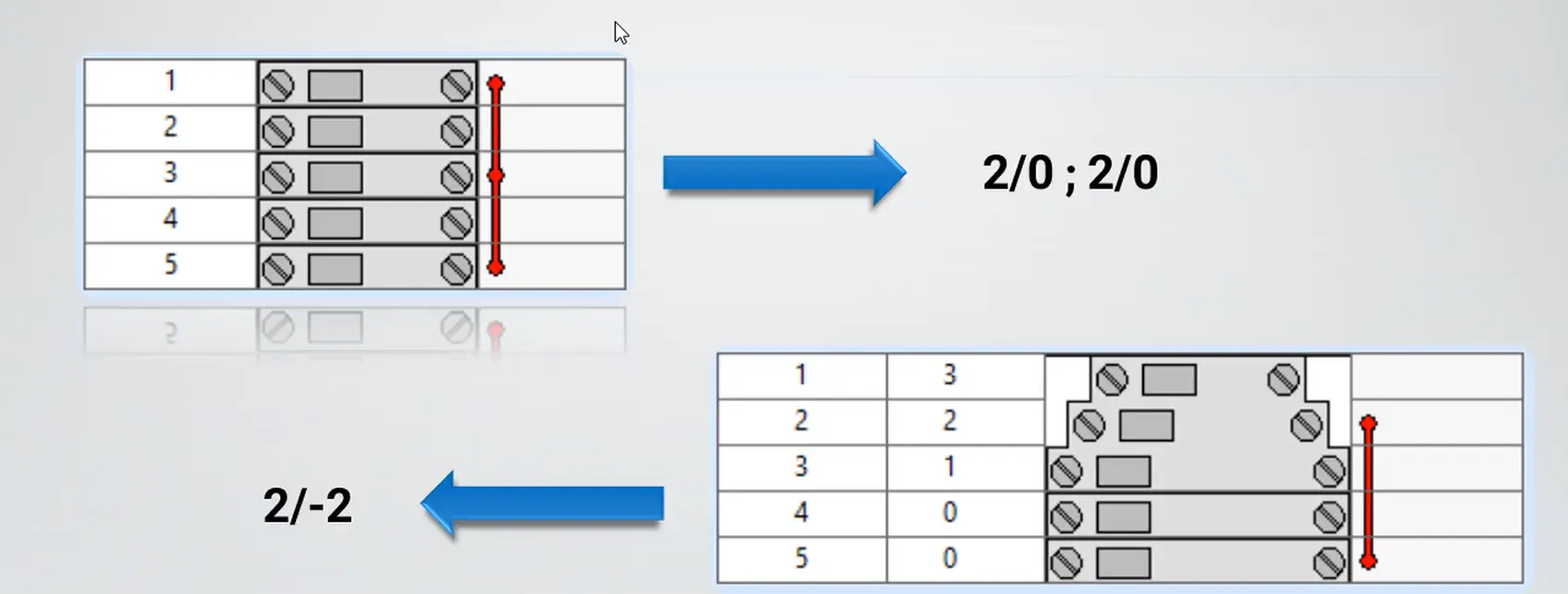

زمانی که نوع ورودی و خروجی ترمینال را انتخاب کردید، باید در قسمت Internal و External فرمولی را در نظر بگیرید. به‌طور مثال در طراحی خود ترمینال‌ها را به صورت یکی در میان جامپ کردید، فرمولی که باید در قسمت Internal و External وارد کنید 2/0 ; 2/0 هست.

عدد سمت چپ به معنی پرش از یک ترمینال تا ترمینال دیگری هست. ( پرش از سطحی به سطح دیگر)

با استفاده از این روش، زمانی که قصد دارید از طراحی خود خروجی بگیرید این جامپرها را در قسمت ریپورت‌ها مشاهده می‌کنید.
