آشنایی با کلید دیسکرپنسی: راهنمای جامع برای مبتدیان
در دنیای حساس سیستم‌های قدرت الکتریکی، کنترل دقیق و ایمن تجهیزات از اهمیت بالایی برخوردار است. کلید دیسکرپنسی (Discrepancy Switch) به عنوان یکی از تجهیزات حیاتی در تابلوهای برق فشار قوی و متوسط، نقش مهمی در این زمینه ایفا می‌کند. این کلید، که به آن کلید مغایرتی یا مقایسه‌ای نیز گفته می‌شود، تجهیزی است که برای کنترل از راه دور و نمایش وضعیت تجهیزاتی مانند سکسیونرها و کلیدهای خلأ به کار می‌رود.
کلید دیسکرپنسی چیست؟
وظیفه اصلی کلید دیسکرپنسی، ایجاد اطمینان از تطابق بین فرمان‌های ارسالی اپراتور و وضعیت واقعی تجهیزات است. به عبارت دیگر، این کلید با مقایسه وضعیت فرمان و وضعیت فیزیکی تجهیز، هرگونه مغایرت را شناسایی و اعلام می‌کند.

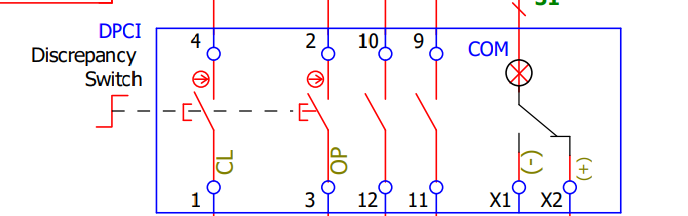

کلید دیسکرپنسی از دو بخش اصلی تشکیل شده است:
- کلید گردان: این بخش برای انتخاب وضعیت مورد نظر (قطع یا وصل) استفاده می‌شود.
- کلید فشاری: این بخش برای ارسال فرمان نهایی به تجهیز مورد نظر به کار می‌رود.
نحوه عملکرد کلید دیسکرپنسی

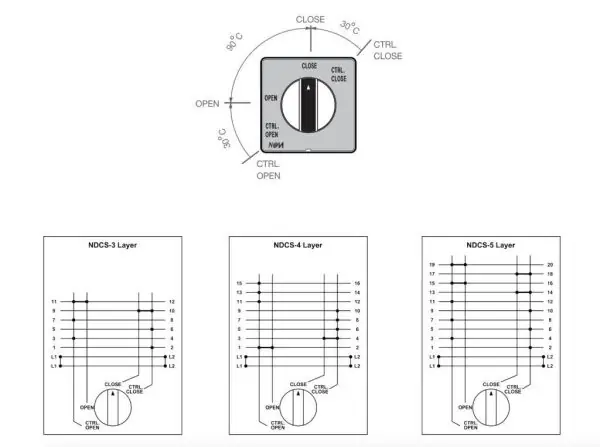

بر روی کلید دیسکرپنسی یک خط مشکی قرار دارد که نشان‌دهنده مسیر جریان در سیستم است. عملکرد این کلید به این صورت است که با فشردن کلیدهای فشاری 45 درجه که به صورت خودبرگشت هستند، فرمان قطع و وصل کلید را صادر می‌کنند. کلیدهای دیسکرپنسی برای کنترل و نظارت بر کلیدهای قطع کننده مدار و کلیدهای جداکننده طراحی شده‌اند و وضعیت مدار آن‌ها را در پنل‌های میمیک و نمودارهای میمیک روشن نشان می‌دهند. وقتی روشن می‌شود، به این معنی است که موقعیت کلید دیسکرپنسی با کلید خلأ مطابقت ندارد.
کلیدهای گردان این کلید صرفاً به عنوان نشانگر هستند. در صورت مغایرت وضعیت کلید با وضعیت کلید خلا، چراغ قرمزرنگ داخل کلید دیسکرپنسی روشن خواهد شد. با فشردن کلید مغایرتی و چرخاندن 45 درجه آن، فرمان وصل را صادر می‌کنیم و با این عمل، چراغ داخل کلید خلا خاموش خواهد شد.
- وضعیت Close: این وضعیت نشان می‌دهد که کلید فرمان در حالت وصل قرار دارد. دلیل خاموش بودن چراغ در این وضعیت این است که کلید خلأ در همین حالت است.
- روشن شدن چراغ در وضعیت Close: این وضعیت نشان می‌دهد که به دلیل خطایی در مدار، وضعیت کلید خلا با وضعیت کلید مغایرت دارد. با فشردن کلید و چرخاندن 45 درجه آن به راست، کلید خلا در وضعیت وصل قرار می‌گیرد و با رها کردن آن به حالت اولیه باز می‌گردد.
- وضعیت Open: با فشردن کلید و چرخاندن 90 درجه آن، فرمان قطع کلید خلا صادر می‌شود. روشن بودن کلید دیسکرپنسی در حالت قطع، به این معنی است که وضعیت کلید خلا با کلید دیسکرپنسی مغایرت دارد.
