اصطلاح کات کردن نقشه در برق: راهنمای جامع برای مهندسان
در دنیای مهندسی برق، اصطلاحات و واژه‌های خاصی وجود دارد که برای درک بهتر فرآیندها و تکنیک‌ها ضروری هستند. یکی از این اصطلاحات، “کات کردن نقشه” است. این مفهوم به ویژه در طراحی و اجرای پروژه‌های برق اهمیت دارد. در این مقاله، به بررسی مفهوم کات کردن نقشه و تأثیر آن بر طراحی و اجرای پروژه‌های مهندسی برق خواهیم پرداخت. همچنین به بررسی ابزارها و نرم‌افزارهای مرتبط با این فرآیند، از جمله ایپلن (EPLAN) خواهیم پرداخت.
مفهوم کات کردن در نقشه
فرض کنید که می‌خواهید قسمتی از طراحی یا پروژه را برش دهید، قسمتی از طراحی را انتخاب کنید. با استفاده از کلید مینابری ctrl+X می‌توانید آن قسمت را برش یا به اصطلاح “کات” کنید.

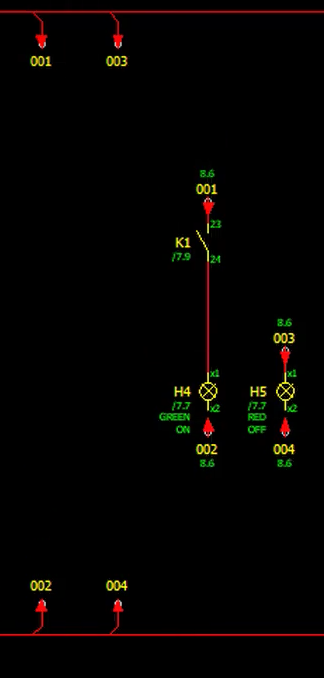

پس از کات کردن، ایپلن به طور خودکار چهار فلش جهت‌دار نمایش می‌دهد که نشان‌دهنده نقاط مرجع برای کات کردن هستند. این فلش‌ها به شما کمک می‌کنند که بخشی که کات کردید، را بعداً در جای درست قرار دهید.
هنگامی که بخشی از نقشه کات و به جای دیگری منتقل می‌شود، ایپلن به طور خودکار ارجاعات متقابل (Cross refrence) ایجاد می‌کند. این ارجاعات به شما کمک می‌کنند که به راحتی موقعیت جدید بخشی که کات می‌شود، را شناسایی کنید.
همچنین، یک مشخصه ACBP (علامت دایره) به عنوان نشانگر در پشت بخش کات شده قرار می‌گیرد. این ویژگی بیانگر این است که یک بخش از نقشه کات شده و به جای دیگری منتقل می‌شود.
قابلیت کات کردن نقشه در ایپلن به طراحان این امکان را می‌دهد که بخش‌های تکراری از طراحی را بدون نیاز به دوباره‌کاری به جای دیگری منتقل کنند. این قابلیت همچنین می‌تواند برای تغییرات سریع و بهینه‌سازی طراحی‌ها مفید باشد، زیرا طراحان می‌توانند بخش‌هایی از نقشه را بدون از دست دادن اطلاعات جابه‌جا کنند.
این ویژگی ایپلن به شما این امکان را می‌دهد که قسمتی از نقشه را کات کرده و در جای دیگری یا صفحه دیگری از آن استفاده کنید.
