ساخت سمبل در ایپلن
ایپلن یکی از نرم‌افزارهای قدرتمند در زمینه طراحی و مدل‌سازی سیستم‌های اتوماسیون صنعتی است. ساخت سمبل‌های سفارشی در این نرم‌افزار به شما اجازه می‌دهد تا طرح‌های خود را دقیق‌تر و حرفه‌ای‌تر ارائه دهید. در این مقاله، به صورت تخصصی به مراحل ساخت سمبل در ایپلن خواهیم پرداخت.
نحوه ساخت سمبل در ایپلن

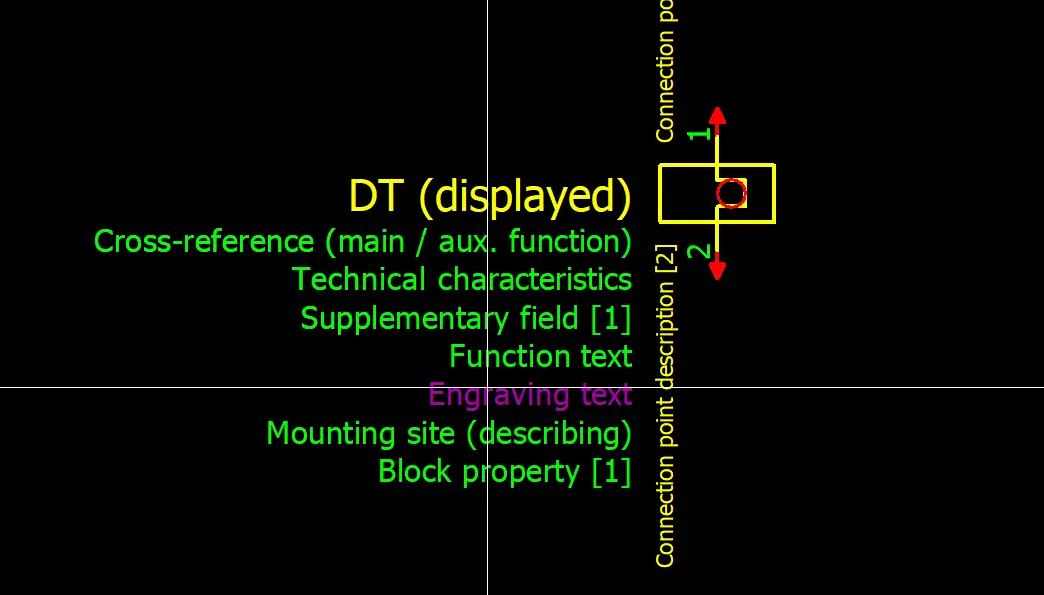

برای ساخت سمبل در نرم افزار ایپلن، ابتدا وارد منوی Utilities شوید. گزینه MAster data را انتخاب کنید و روی Symbol کلیک کنید. برای Symbol مدنظر خود یک جهت (Variant) انتخاب کنید. در صفحه بعدی، اطلاعات سمبلی را که قصد دارید طراحی کنید را وارد می‌کنید.
- قسمت Symbol number شماره‌ای تعریف کنید. در صورت تکراری بودن شماره نمی‌توانید به مراحل دسترسی داشته باشید.
- در قسمت Symbol name نامی را برای سمبل خود انتخاب کنید.
- در Symbol type مدل سمبل را انتخاب می‌کنید.
- یکی از مهم ترین تنظیمات این بخش Function definition هست. سمبلی را که طراحی کردید که در کدام دسته بندی از سمبل‌های ایپلن قرار بگیرد. (تجهیزات حفاظتی یا تجهیزات کنترلی و یا …)
- در قسمت Connection point تعداد اتصالاتی که Symbol نیاز دارد را قرار می‌دهید. (برای مثال برای ساخت سمبل کنتاکتور عدد 6 را در آن بخش قرار می‌دهید.)
Utilities<Master data<Symbol<New
دقت کنید در صورت باز بودن کتابخانه‌های دیگر ایپلن، نمی‌توانید Symbol مدنظر خود را طراحی کنید.
برای بستن کتابخانه‌های دیگر، وارد منوی Utilities شوید. گزینه Master data را انتخاب کنید و روی Symbol library کلیک کنید. روی گزینه Close که کلیک کنید کتابخانه‌هایی که باز هست را نمایش می‌دهد. با کلیک روی گزینه OK کتابخانه‌های باز ایپلن، بسته می‌شود.
Utilities < Master data <Symbol library <Close
اهمیت ساخت سمبل‌های مختلف در ایپلن
- با ساخت سمبل‌های سفارشی، می‌توانید نمایی کاملا متناسب با تجهیزات و سیستم‌های خود ایجاد کنید.
- دقت: سمبل‌ها دقیق‌تر باعث می‌شوند تا طرح شما واضح‌تر و کمتر دچار اشتباه شود.
- سرعت: استفاده از سمبل‌های آماده، سرعت طراحی را به طور قابل توجهی افزایش می‌دهد.
- استانداردسازی: با ایجاد یک کتابخانه سمبل، می‌توانید استانداردهای طراحی را در پروژه‌های مختلف حفظ کنید.
