نحوه استفاده از ابزار Convert در نرم افزار ایپلن
نرم‌افزار ایپلن یکی از ابزارهای قدرتمند در زمینه طراحی نقشه‌ها و داکیومنت‌های مهندسی است که به طراحان این امکان را می‌دهد تا ایده‌های خود را به در فضاهای مختلف پیاده‌سازی کنند. یکی از ویژگی‌های مهم این نرم‌افزار، ابزار Convert است که به طراحان کمک می‌کند تا به راحتی و به سرعت پارت نامبرهای قدیمی را به جدید تبدیل کنند. در این مقاله، به بررسی نحوه استفاده از ابزار Convert در نرم‌افزار ایپلن خواهیم پرداخت.
convert در ایپلن به چه معناست؟
convert در نرم افزار ایپلن به شما این اجازه را می‌دهد تا یک تجهیز یا قطعه را به یک شیء گرافیکی بدون اطلاعات منطقی تبدیل کنید. این قابلیت می‌تواند برای مثال، نمایش گرافیکی مدارهای داخلی یک باکس استفاده شود.
یک تجهیز وقتی به شکل گرافیکی تبدیل می‌شود نمی‌توان آن را در گزارش‌ها یا ریپورت‌ها قرار داد. همچنین نمی‌توان آن را دوباره به یک دستگاه عملکردی تبدیل کرد.
در ابتدا باید یک صفحه گرافیکی را باز کنید و یک سمبل را انتخاب کنید. وقتی سمبل‌هارا در فضای Editor symbol و plot frame را وارد می‌کنید. می‌توانید اشیاء یا تجهیزات را به صورت اتومات تبدیل کنید.

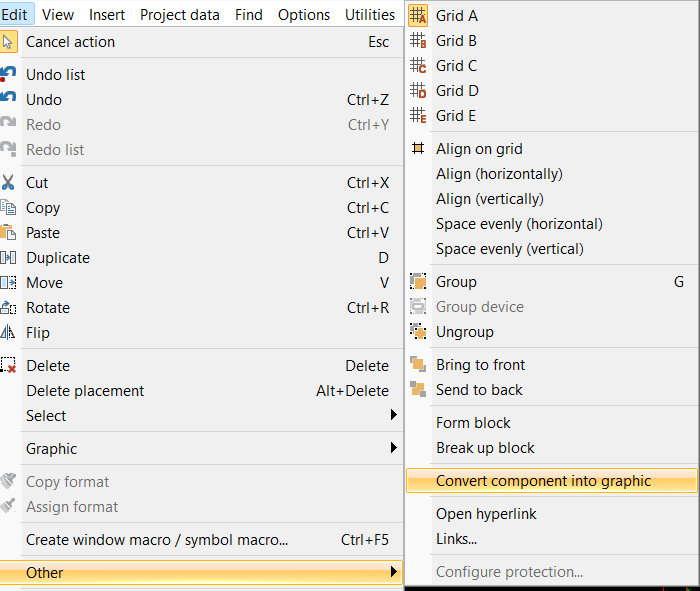

قطعات را علامت گذاری کنید. وارد منوی Edit شوید و Other را انتخاب کنید و گزینه convert component into graphic را انتخاب کنید. می‌توانید تجهیزات یا قطعات را به یک شکل گرافیکی تبدیل کنید و تمام اطلاعات منطقی آن تجهیز از بین می‌رود.
Edit < Other < convert component into graphic
اگر می‌خواهید عناصر گرافیکی را به صورت جداگانه تبدیل کنید، وارد منوی Edit شوید و گزینه Ungroup را انتخاب کنید.
Edit < Ungroup
ابزار Convert در نرم‌افزار ایپلن یکی از ابزارهای کلیدی برای طراحان است که به آن‌ها کمک می‌کند تا به راحتی و به سرعت طراحی‌های خود را تغییر دهند. با استفاده از این ابزار، طراحان می‌توانند اندازه، شکل و رنگ عناصر را تغییر دهند و به این ترتیب، طراحی‌های خلاقانه و با کیفیتی ایجاد کنند. با رعایت نکات مهم در استفاده از این ابزار، می‌توانید به بهترین نتیجه ممکن دست یابید و کارایی خود را در طراحی افزایش دهید.
