فرم Table of Contents چیست؟

فرم Table of Contents

فرم Table of Contents چیست؟

این فرم فهرست مطالب را ظاهر می‌کند. در این فرم آدرس صفحه طراحی، توضیحاتی بیشتر در صفحه، Supplemently page field تاریخ و ادیت پروژه را نمایش می‌دهد.

برای طراحی این فرم، وارد منوی Utilities شوید و گزینه Master Data را انتخاب کنید. در نهایت روی گزینه Form کلیک کنید و آن را Open کنید.

Utilities>Master data>Form>Open

صفحه‌ای تحت عنوان Template های پیش فرض ایپلن باز می‌شود. وقتی قصد دارید فرم Table of Contents طراحی کنید، در قسمت Files of type باید نوع Form مدنظر خود را انتخاب کنید. در مرحله بعد، یکی از فرم‌های پیش فرض ایپلن را انتخاب کنید.

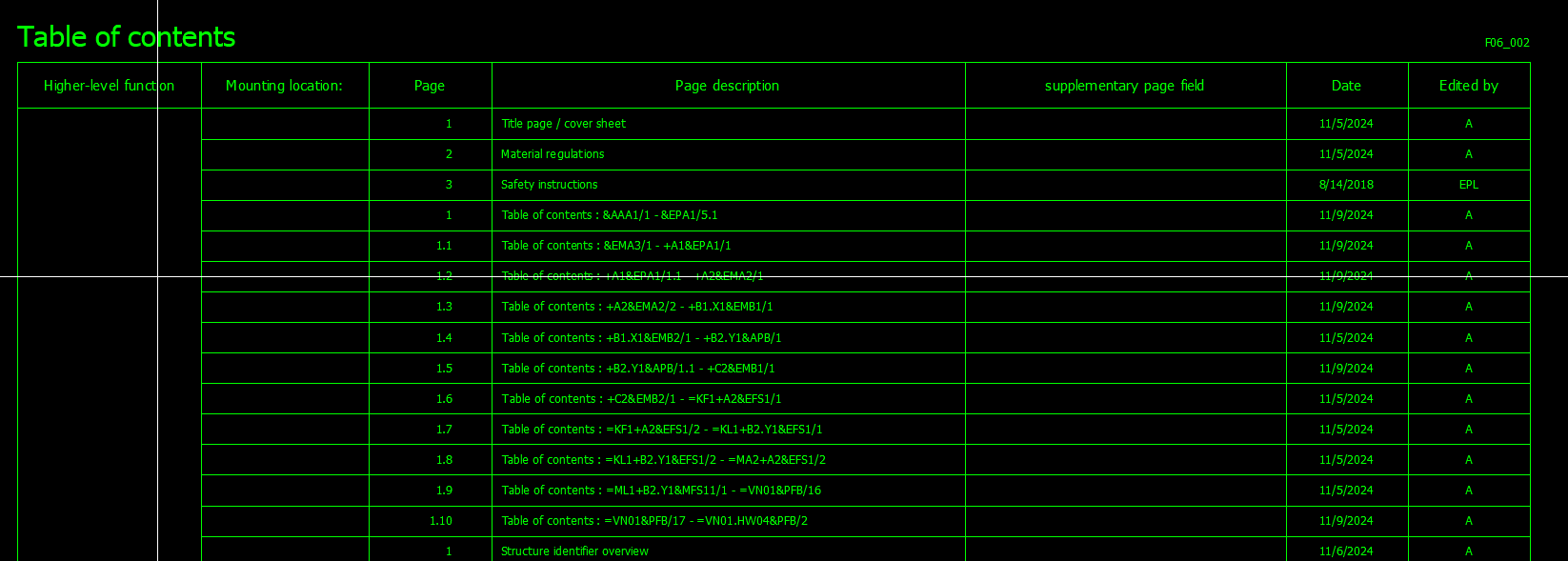

فرم Table of Contents

فراخوانی فرم Table of Contents

برای طراحی فرم Table of Contents وارد منوی Utilities شوید و Reports را نتخاب کنید، سپس روی گزینه Generate کلیک کنید. در قسمت بالا صفحه، روی ستاره طلایی رنگ (New) کلیک کنید و فرم Table of Contents را بیابید. با انتخاب این فرم محلی که ریپورت قرار هست در آن ایجاد شود، را مشخص کنید ( جاگذاری فرم). در نتیجه، این فرم در یکی از صفحات پروژه‌ای که مشخص کردید، قرار می‌گیرد.

فرم Table of Contents

قبل از تغییر فرم‌ها Back Up بگیرید:

  • دقت کنید که اگر قصد دارید روی یکی از فرم‌های ایپلن تغییراتی ایجاد کنید از آن فرم یک کپی داشته باشید یا از دایرکتوری ایپلن قسمت فرم‌ها Back Up بگیرید.

Users>Public>Eplan>Data>Forms>Company name

  • در صورت بیرون زدن متون از کادری که طراحی کردید، وارد Properties آن متن شوید، در قسمت Format گزینه Text Width fixed را فعال کنید.

مهم ترین مزایای ریپورت‌ها در ایپلن

  • گزارشات EPLAN لیستی دقیق از تمام قطعات مورد استفاده در پروژه، مشخصات فنی آن‌ها و تعداد مورد نیاز را ارائه می‌دهند. این امر از بروز خطا در هنگام خرید و نصب قطعات جلوگیری می‌کند.
  • با استفاده از گزارشات می‌توان اتصالات بین قطعات را به صورت دقیق بررسی و تایید کرد و از وجود هرگونه اتصال کوتاه یا باز جلوگیری کرد.
  • گزارشات EPLAN به صورت خودکار تولید می‌شوند و نیاز به انجام محاسبات و بررسی‌های دستی را کاهش می‌دهند.
  • گزارشات به مهندسان کمک می‌کنند تا طراحی خود را به طور کامل بررسی کنند و از صحت آن اطمینان حاصل کنند.
